エコベース　HEシリーズ | 東洋ベース株式会社

中部電力との共同開発により生まれた「ECOベース　HEシリーズ」は短時間で設置できる簡易さと抜群の耐震性を実現した、エコキュート・蓄電池設置用基礎です。上面ブロックにアルミ製レールを備えているので、HE920・HE750-SPは殆どのメーカーのタンクユニット(角型に限る)にそのまま対応・HE500-SPは複数の蓄電池メーカーの機器を対応しております。今回、新たにより安全な耐震性能を確保するために従来の地中抵抗アンカー工法から地中ブロックとモルタルで耐震プレートを設け（SP工法）、その上にブロックを設置する方法を採用しています。（特許取得）

製品特徴

Feature 01

誰でも組み立て簡単！プレキャスト基礎（施工時間の大幅短縮）
Feature 02

中部電力との共同開発品！
特許取得（特許番号　第4452313号）
Feature 03

各メーカー取付可能な3タイプ
（角型用）HE920・HE750-SP・(蓄電池用）HE500-SP
*一部取付が出来ない商品もあります。
Feature 04

工場生産品ならではの
高品質！
Feature 05

凍結防止剤入り（AE材）で寒冷地でも使用可能。

設置例

規格・仕様

エコベース　HEシリーズ

タイプ	品番	型番	内容	数量	仕様	長さ［mm］	高さ［mm］	上部［mm］	下部［mm］	重量［kg］	合計重量［kg］	資料

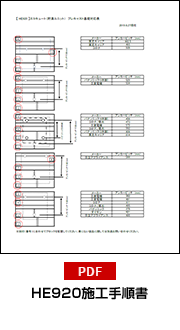

角型タイプ	HE920	HE920-1・2・3・4	ブロック６本付属品１セット	各1本	M12	※920	※150	※880	※920	49	280	PDF PDF (施工手順書)
	HE920	HE920-5	ブロック６本付属品１セット	2本	M12	※920	※150	※880	※920	42	280	PDF PDF (施工手順書)
	HE750-SP	HE750-1・2・3	ブロック9本付属品１セット	各1本	M12	※750	※150	※710	※750	39	241	PDF PDF (施工手順書)
		HE750-4		2本		※750	※150	※710	※750	31
		HE-SP		4本		※150	※100	※80	※108	3
		IM25		2袋		—	—	—	—	25

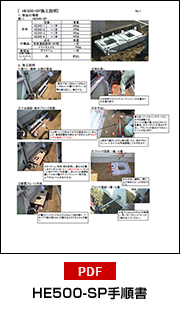

蓄電池用タイプ	HE500 -SP	HE500-1・3	ブロック10本付属品１セット	各1本	M12	※1250	※150	※470	※500	46	241	PDF PDF (施工手順書)
		HE500-2		1本						39
		HE500-4		1本						42
		HE-SP		6本		※150	※100	※80	※108	3
		IM25		2袋		—	—	—	—	25

※サイズは完成品で表記しております。

※一部取付が出来ない商品もございます、上記『規格・仕様表』内の資料（ PDF ）よりアンカーピッチをご確認下さい。

用途

エコキュート
蓄電池
