タイガーロック
空調機の室外機等をタイガーベースで設置する際、ブロックを土間固定したいときにご使用ください。
現場状況に合わせて標準タイプ・Hタイプを御用意しました。

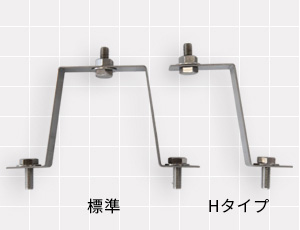

（左：標準タイプ TRP100 ，右：Hタイプ TRP100-H）
新設・既設共に用途にあわせてお使いください。サイズも高さ（H100㎜用～H150㎜用）と幅広く対応しております。Hタイプの片側はタイガーベースのレールにて固定します。狭小地
での施工に適しております。
現場状況に合わせて標準タイプ・Hタイプを御用意しました。
（左：標準タイプ TRP100 ，右：Hタイプ TRP100-H）
新設・既設共に用途にあわせてお使いください。サイズも高さ（H100㎜用～H150㎜用）と幅広く対応しております。Hタイプの片側はタイガーベースのレールにて固定します。狭小地
での施工に適しております。
製品特徴
-
Feature 01
コンクリート土間への
アンカー固定で耐震施工が可能！！ -
Feature 02
ステンレスは信頼の304
を採用。 -
Feature 03
タイガーベースに合わせて
高さ100㎜・120㎜・130㎜・150㎜をご用意しています。
設置例
規格・仕様
H（高さ）100サイズ対応品
| 品番 | セット内容 | 対応品 | 資料 |
|---|---|---|---|
| TRP100-1 | TRP100 ×2本 ボルトセット(SUS)×1袋 |
タイガーベース *付属ボルトはM10ﾚｰﾙ用となります |
|
| TRP100-2 | TRP100 ×１本 TRP100-H ×１本 ボルトセット(SUS)×１袋 |
||
| TRP100-3 | TRP100-H ×2本 ボルトセット(SUS)×1袋 |
H（高さ）120サイズ対応品
| 品番 | セット内容 | 対応品 | 資料 |
|---|---|---|---|
| TRP120-1 | TRP120 ×2本 ボルトセット(SUS)×1袋 |
タイガーベース *付属ボルトはM10ﾚｰﾙ用となります |
|
| TRP120-2 | TRP120 ×１本 TRP120-H ×１本 ボルトセット(SUS)×１袋 |
||
| TRP120-3 | TRP120-H ×2本 ボルトセット(SUS)×1袋 |
H（高さ）130サイズ対応品
| 品番 | セット内容 | 対応品 | 資料 |
|---|---|---|---|
| TRP130-1 | TRP130 ×2本 ボルトセット(SUS)×1袋 |
タイガーベース *付属ボルトはM10ﾚｰﾙ用となります |
|
| TRP130-2 | TRP130 ×１本 TRP130-H ×１本 ボルトセット(SUS)×１袋 |
||
| TRP130-3 | TRP130-H ×2本 ボルトセット(SUS)×1袋 |
H（高さ）150サイズ対応品
| 品番 | セット内容 | 対応品 | 資料 |
|---|---|---|---|
| TRP150-1 | TRP150 ×2本 ボルトセット(SUS)×1袋 |
タイガーベース *付属ボルトはM10ﾚｰﾙ用となります |
ベースマット
天然ゴムタイプがございます。屋上に塗膜防水処理が施され、ブロックを直接設置できない場合にご使用ください。両面テープ付きもご用意しております。任意のサイズ（1m×1m以内）の加工承ります。
規格・仕様
ベースマット（*は受注生産品です）
| 厚さ 3mm | 厚さ 5mm | 長さ(mm) | 巾(mm) | 資料 |
|---|---|---|---|---|
| TM100S | TM100S-5 | 100 | 125 | |
| TM150S | TM150S-5 | 160 | ||
| TM200S | TM200S-5 | 210 | ||
| TM300S | TM300S-5 | 310 | ||
| TM350S | TM350S-5 | 360 | ||
| TM400S | TM400S-5 | 410 | ||
| TM450S | TM450S-5 | 460 | ||
| TM500S | TM500S-5 | 510 | ||
| TM600S | TM600S-5 | 610 | ||
| *TM150M | *TM150M-5 | 160 | 140 | |
| *TM300M | *TM300M-5 | 310 | ||
| *TM350M | *TM350M-5 | 360 | ||
| *TM400M | *TM400M-5 | 410 | ||
| *TM450M | *TM450M-5 | 460 | ||
| *TM500M | *TM500M-5 | 510 | ||
| *TM550M | *TM550M-5 | 560 | ||
| TM600M | TM600M-5 | 610 | ||
| *TM700M | *TM700M-5 | 710 | ||
| *TM150L | *TM150L-5 | 160 | 150 | |
| *TM200L | *TM200L-5 | 210 | ||
| *TM300L | *TM300L-5 | 310 | ||
| *TM400L | *TM400L-5 | 410 | ||
| *TM450L | *TM450L-5 | 460 | ||
| *TM500L | *TM500L-5 | 510 | ||
| *TM550L | *TM550L-5 | 560 | ||
| *TM600L | *TM600L-5 | 610 | ||
| *TM700L | *TM700L-5 | 710 | ||
| *TM750L | *TM750L-5 | 760 | ||
| *TM800L | *TM800L-5 | 810 | ||
| *TM850L | *TM850L-5 | 860 | ||
| *TM900L | *TM900L-5 | 910 | ||
| *TM1000L | *TM1000L-5 | 1010 | ||
| *TM1200L | *TM1200L-5 | 1210 | ||
| *TM1500L | *TM1500L-5 | 1510 | ||
| *AM130 | *AM130-5 | 140 | 140 | |
| AM150 | AM150-5 | 160 | 160 | |
| AM200 | AM200-5 | 220 | 220 | |
| *AM300 | *AM300-5 | 320 | 320 |
ベースマット（両面テープ付き/受注生産品）
| 厚さ 3mm | 厚さ 5mm | 長さ(mm) | 巾(mm) | 資料 |
|---|---|---|---|---|
| TMB30 | — | 30 | 110 | |
| *TMB100S | *TMB100S-5 | 110 | 125 | |
| *TMB150S | *TMB150S-5 | 160 | ||
| *TMB200S | *TMB200S-5 | 210 | ||
| *TMB300S | *TMB300S-5 | 310 | ||
| *TMB350S | *TMB350S-5 | 360 | ||
| *TMB400S | *TMB400S-5 | 410 | ||
| *TMB450S | *TMB450S-5 | 460 | ||
| *TMB500S | *TMB500S-5 | 510 | ||
| *TMB600S | *TMB600S-5 | 610 | ||
| *TMB150M | *TMB150M-5 | 160 | 140 | |
| *TMB300M | *TMB300M-5 | 310 | ||
| *TMB350M | *TMB350M-5 | 360 | ||
| *TMB400M | *TMB400M-5 | 410 | ||
| *TMB450M | *TMB450M-5 | 460 | ||
| *TMB500M | *TMB500M-5 | 510 | ||
| *TMB550M | *TMB550M-5 | 560 | ||
| *TMB600M | *TMB600M-5 | 610 | ||
| *TMB700M | *TMB700M-5 | 710 | ||
| *TMB150L | *TMB150L-5 | 160 | 150 | |
| *TMB200L | *TMB200L-5 | 210 | ||
| *TMB300L | *TMB300L-5 | 310 | ||
| *TMB400L | *TMB400L-5 | 410 | ||
| *TMB450L | *TMB450L-5 | 460 | ||
| *TMB500L | *TMB500L-5 | 510 | ||
| *TMB550L | *TMB550L-5 | 560 | ||
| *TMB600L | *TMB600L-5 | 610 | ||
| *TMB700L | *TMB700L-5 | 710 | ||
| *TMB750L | *TMB750L-5 | 760 | ||
| *TMB800L | *TMB800L-5 | 810 | ||
| *TMB850L | *TMB850L-5 | 860 | ||
| *TMB900L | *TMB900L-5 | 910 | ||
| *TMB1000L | *TMB1000L-5 | 1010 | ||
| *TMB1200L | *TMB1200L-5 | 1210 | ||
| *TMB1500L | *TMB1500L-5 | 1510 | ||
| *AMB130 | *AMB130-5 | 140 | 140 | |
| *AMB150 | *AMB150-5 | 160 | 160 | |
| *AMB200 | *AMB200-5 | 220 | 220 | |
| *AMB300 | *AMB300-5 | 320 | 320 |

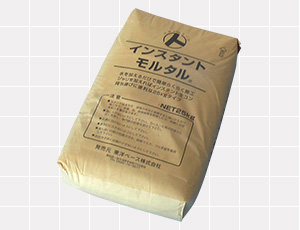

インスタントモルタル
水を加えるだけで簡単らくらく施工。ジャリをを加えればインスタント生コン、持ち運びに便利な25kgタイプ。ブロックのレベル出し等、幅広い用途でご使用いただけます。
規格・仕様
| 品番 | 製品内容 | 重量 |
| IM25 | インスタントモルタル | 25kg |
