【製品の特徴】
アルミレール入りのエコベースは、各社メーカーのタンクユニットを固定する際に任意の位置で固定できます。(オールメーカー対応品)

持ち運びにも便利なサイズで誰でも簡単に設置でき、施工時間の大幅短縮を実現しました。


全ネジボルト固定で施工時間の短縮・高強度を実現(特許取得)
(1) 基礎作りが簡単に誰でも出来ます。
(2) ザム・プレートでアンカーピッチ幅を自由に変えられます。
(3) ロック機能付きアルミレール(特許取得)
(4) 価格は一般コンクリート基礎の50%程度。
(5) 凍害防止剤入り(AE剤)コンクリートの為、寒冷地でも安心して使えます。


新発想!!ロックレール(特許取得)


ボルトナットの位置ずれ解消!
レールの移動方向に強い力(地震・強風など)が加わった場合でも二重になったレールの塑性変形した(下段)部分によってナット又はボルトを固定し位置ずれを防止します。


使用用途


(都市部の狭い設置場所にも対応します)


(配管の中出し施工でスッキリ仕上げ)


【主な使用用途】
●設置していただくタンク・設置場所に合わせて選べる10タイプをご用意。
現場状況に合わせてお使い下さい。


設置例


設置例1

設置例2


設置例3


セット内容


3・4本足(角型) E750 / E700 / E750S / E700S


E750 / E750S/E700/ E700S ( )はE750S/E700S

エコベースE750/700 各本体 2本 M12ナット 4本
ザムプレート550(360)㎜ 2枚 3/8袋ナット 4個
M12寸切ボルト520(320)㎜ 2本 3/8ナット 4個
3/8寸切ボルト770㎜(720) 2(1)本 どぶ付M12×50ボルトセット 4組




3・4本足(角型) E500S / E450S


E500S / E450S ( )はE450S

エコベースE500/450 各本体 2本 M12ナット 4本
ザムプレート340㎜ 2枚 3/8袋ナット 2個
M12寸切ボルト300㎜ 2本 3/8ナット 2個
3/8寸切ボルト520㎜(470) 1本 どぶ付M12×50ボルトセット 4組




4・5本足(薄型) E500 / E500L


E500 / E500L  ( )はL

エコベースE500本体 2本 M12ナット 4本
ザムプレート750㎜(930) 2枚 3/8袋ナット 4個
M12寸切ボルト760㎜(920) 2本 3/8ナット 4個
3/8寸切ボルト520㎜ 2本 どぶ付M12×50ボルトセット 4組




4・5本足(薄型) E450 / E450L


E450 / E450L  (  )はL

エコベースE450本体 2本 M12ナット 4本
ザムプレート750㎜(930) 2枚 3/8袋ナット 4個
M12寸切ボルト760㎜(920) 2本 3/8ナット 4個
3/8寸切ボルト470㎜ 2本 どぶ付M12×50ボルトセット 4組




規格・仕様


全ネジ固定タイプ

タイプ 品番 型番 内容 数量 仕様 長さ[mm] 高さ[mm] 上部[mm] 下部[mm] 重量[kg] アンカーピッチ(A寸法)


角型
タイプ

E750 E750-1 ブロック 2本 M12 ※750 ※120 ※160 ※180 ※33 410㎜〜610㎜
EA750 付属品 1セット
E700 E700-1 ブロック 2本 ※700 ※31
EA700 付属品 1セット
E750S E750-1 ブロック 2本 ※750 ※33 290㎜~410㎜
ESA750 付属品 1セット
E700S E700-1 ブロック 2本 ※700 ※31 290㎜~410㎜
ESA700 付属品 1セット
E500S E500-1 ブロック 2本 ※500 ※23 290㎜〜390㎜
ESA500 付属品 1セット
E450S E450-1 ブロック 2本 ※450 ※21
ESA450 付属品 1セット


薄型
タイプ

E500 E500-1 ブロック 2本 ※500 ※23 598㎜〜800㎜
EA500 付属品 1セット
E500L E500-1 ブロック 2本 778㎜〜1010㎜
ELA500 付属品 1セット
E450 E450-1 ブロック 2本 ※450 ※21 598㎜〜800㎜
EA450 付属品 1セット
E450L E450-1 ブロック 2本 778㎜〜1010㎜
ELA450 付属品 1セット

※印はブロック1本分のサイズ・重さになります。

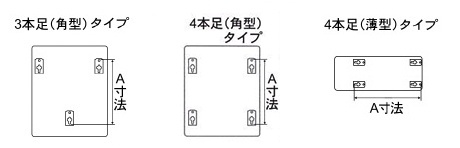

・設置するタンクの脚部
アンカーピッチ(A寸法)に合わせてお選び下さい。(左図参照)


施工手順


(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(14)


① 土間作り
(1) 填圧
(2) 砂利敷き
(3) 20mm程捨てコンを敷く

② 位置決め
(4) 1本目の位置を決定する

③ アンカーピッチ出し
(5) 機器のアンカーピッチを測り、マイナス90㎜で全ネジボルトをカット加工し15㎜の位置に印しを付ける
(6) 本体のインサートに、いっぱいまでねじ込む
(7) もう一方のブロックに寸切を15mm戻しながら、連結をする

④ レベル出し
(8) 前後左右の水平レベルを出す

⑤ プレート組立
(9) プレートを組む前に、必ず取り付けボルトを差し込んでおく。

⑥ 土間との関連付け
(10) 土間に合わせアンカーを決める
全ネジを50cm以上×4本を土間に打ち込み、モルタルを流し込む。(お客様側でご用意ください。)

⑦ 仕上げ
(11)1, 後打ち生コン投入
※本体の上面と同レベルまで投入
2, こて等で表面を仕上げる

※コンクリート土間設置の場合 (お客様側でご用意ください)

(12) 土間に合わせアンカーを決める
後打ちアンカーと全ネジを用意してアンカー打設

(13) ブロックのレベルを確認

(14) ワッシャー・ナットを用意し、ボックスレンチ等で固定する
