製品紹介

PRODUCT

製品紹介

【製品の特徴】
機器固定用レール部分には、錆に強いアルミアルマイト加工を施しています。M10タイプM12タイプをご用意しております。

(1) ボルトを上下どちらでも取り付け可能。
(2) 手カギ付。持ち運びが容易。
(3) 外観、安全性、強度、全て商品価値アップ。
(4) あらゆるニーズに対応できるラインナップ。高さ、形、長さ、重さ等、各用途に合わせてお使い下さい。

※各種露出配置、設備支持、屋上等のアンカーボルト固定ができない場所での固定用に便利なコンクリートブロックです。
                                                                    ※各メーカーの羽子板・つば付き足金具が取り付けることが出来ます。


新発想!ロックレール(特許取得)
レールの移動方向に強い力(地震・強風など)が加わった場合でも二重になったレールの塑性変形した(下段)部分によってナット又はボルトを固定し位置ずれを防止します。


ボルト締込み前

ボルト締込み前


ボルト締込後

ボルト締込後


ボルト締込後詳細

ボルト締込後詳細


製品ラインナップ


空調機、冷凍機その他産業機器の取付け及び配管支持器具用の基礎。
高さ(70~150mm)、長さ(100~1500mm)までの豊富なラインナップ。
お客様の使用用途に合わせてご使用下さい。


使用用途




【主な使用用途】
●小さなポンプ、ルームエアコン、給湯ボイラー、屋外広告等の基礎として使用できます。
●大型空調機、送風機、その他産業機器の取付台として、使用できます。
●空調配管、給排水配管、電気配管、ダクト配管等の基礎として使用できます。


関連部材


ベースマット
天然ゴム・合成ゴムタイプがございます。
屋上に塗膜防水処理が施され、ブロックを直接設置できない場合にご使用ください。
両面テープ付きもご用意しております。
任意のサイズ(1m×1m以内)の加工承ります。
詳しくはこちらをクリック


規格・仕様


タイガーベース

ロックレール付きタイガーベース(*は受注生産品です)
アルミアルマイト加工 製品規格
M10 M12 長さ(mm) 高さ(mm) 上部巾(mm) 下部巾(mm) 重さ(kg)
L150-70 150 70 80 100 2
*L200-70 200 3
L300-70 300 4
*L350-70 350 4.5
*L400-70 400 5
*L450-70 450 6
*L500-70 500 7
*L600-70 600 8
L100-100 100 100 110 2
L150-100 *XL150-100 150 3
L200-100 *XL200-100 200 4
L300-100 *XL300-100 300 6
L350-100 *XL350-100 350 7
L400-100 *XL400-100 400 8
L450-100 *XL450-100 450 9
L500-100 *XL500-100 500 10
*L600-100 *XL600-100 600 12
*L700-100 *XL700-100 700 14
*L800-100 *XL800-100 800 16
*L900-100 *XL900-100 900 18
*L1000-100 *XL1000-100 1000 20
L130-120 130 120 100 130 4
*L150-120 *XL150-120 150 5
*L300-120 *XL300-120 300 10
*L350-120 *XL350-120 350 11
L400-120 *XL400-120 400 12
*L450-120 *XL450-120 450 13
L500-120 *XL500-120 500 15
L550-120 *XL550-120 550 17
L600-120 *XL600-120 600 18
L700-120 *XL700-120 700 21
*L750-120 *XL750-120 750 23
*L800-120 *XL800-120 800 24
*L850-120 *XL850-120 850 27
*L900-120 *XL900-120 900 28
*L1000-120 *XL1000-120 1000 30
*L1200-120 *XL1200-120 1200 36
*L150-130 *XL150-130 150 130 110 140 6
*L300-130 *XL300-130 300 11
*L450-130 *XL450-130 450 16
*L600-130 *XL600-130 600 22
L750-130 *XL750-130 750 27
L800-130 *XL800-130 800 29
L850-130 *XL850-130 850 31
L900-130 *XL900-130 900 33
L1000-130 *XL1000-130 1000 35
*L150-150 *XL150-150 150 150 6
*L200-150 *XL200-150 200 8
*L300-150 *XL300-150 300 12
*L400-150 *XL400-150 400 16
*L450-150 *XL450-150 450 18
*L550-150 *XL550-150 550 22
*L600-150 *XL600-150 600 25
*L700-150 *XL700-150 700 29
*L750-150 *XL750-150 750 31
L1200-150 *XL1200-150 1200 50
*L1500-150 *XL1500-150 1500 60




タイガーベース(ステンレス)


【製品の特徴】
「新発売」レール部分にステンレス(304)タイプのタイガーベースが登場。

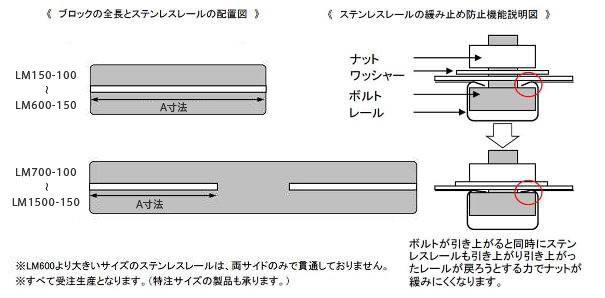

「緩み防止機能付き」ステンレスタイガーベース
※受注生産品です。




ステンレスタイガーベース

緩み防止機能付きステンレスレール(304)タイガーベース M10タイプ(受注生産品)
ステンレス(304) 長さ(mm) 高さ(mm) 上部幅(mm) 下部幅(mm) A寸法 重さ(kg)
*LM150-100 150 100 80 110 134 3
*LM200-100 200 184 4
*LM300-100 300 284 6
*LM400-100 400 384 8
*LM500-100 500 484 10
*LM600-120 600 120 100 130 584 18
*LM700-120 700 284 21
*LM800-130 800 130 110 140 334 29
*LM900-130 900 384 33
*LM1000-130 1000 434 35
*LM1200-150 1200 534 50
*LM1500-150 1500 534 60





資料ダウンロード


【ロックレール機能付きタイガーベース(アルミアルマイト加工) M10タイプ】

ファイルイメージ

L150-70~L600-70

ファイルイメージ

L100-100

ファイルイメージ

L150-100~L1000-100

ファイルイメージ

L130-120

ファイルイメージ

L150-120~L1200-120

ファイルイメージ

L150-130~L1000-130

ファイルイメージ

L150-150~L1500-150


【タイガーベース (アルミアルマイト加工)  M12タイプ】

ファイルイメージ

XL100

ファイルイメージ

XL150-100~XL1000-100

ファイルイメージ

XL150-120~XL1200-120

ファイルイメージ

XL150-130~XL1000-130

ファイルイメージ

XL150-150~XL1500-150


【緩み防止機能付きステンレスレール(304)タイガーベース】

ファイルイメージ

LM150-70~LM600-70

ファイルイメージ

LM150-100~LM600-100

ファイルイメージ

LM700-100~LM1000-100

ファイルイメージ

LM150-120~LM600-120

ファイルイメージ

LM700-120~LM1200-120

ファイルイメージ

LM150-130~LM600-130

ファイルイメージ

LM750-130~LM1000-130

ファイルイメージ

LM150-150~LM600-150

ファイルイメージ

LM700-150~LM1500-150
