製品紹介

【製品の特徴】
アルミレール入りのエコベースは、各社メーカーのタンクユニットを固定する際に任意の位置で固定できます。(オールメーカー対応品)
持ち運びにも便利なサイズで誰でも簡単に設置でき、施工時間の大幅短縮を実現しました。


スライドプレート・抜け止めボルトの採用により施工時間の大幅短縮を実現。(特許取得)
(1) 従来モデル(全ネジ固定タイプ)からの施工時間の大幅な短縮をスライドプレート・抜け止めボルト(新発売)の採用により実現しました。(部材加工が一切いりません)
(2) ロック機能付きアルミレール(特許取得)
(3) 寒冷地仕様のコンクリートブロック
(4) 貫通穴でのアンカー施工により耐震施工対応可能 ※必ず転倒防止金具を設置してください。
(5) 価格は一般コンクリート基礎の約50%
(6) 新サイズ登場 E700・E450誕生!

※従来型(全ネジ固定タイプ)に加えてスライド固定タイプ(新発売)が仲間入りしたことにより、従来のモデルよりアンカーピッチ幅の調整作業が大幅短縮しました。もちろん従来型も取り揃えておりますのでお客様の用途によってお使いください。


新発想!!ロックレール(特許取得)


ボルトナットの位置ずれ解消!
レールの移動方向に強い力(地震・強風など)が加わった場合でも二重になったレールの塑性変形した(下段)部分によってナット又はボルトを固定し位置ずれを防止します。


使用用途


(都市部の狭い設置場所にも対応します)


(配管の中出し施工でスッキリ仕上げ)


【主な使用用途】
●設置していただくタンク・設置場所に合わせて選べる8タイプをご用意。
現場状況に合わせてお使い下さい。


設置例


設置例1

設置例2


設置例3


セット内容


3・4本足(角型) E750 / E700/ E750S / E700S


E750 / E750S/ E700/E700S ( )は750S/700S

エコベースE750/700 各本体 2本 M12六角中ボルト100㎜ 4本
ザムプレート580(370)㎜ 2枚 どぶ付M12×60(50)ボルトセット 4組
M10六角ボルト15㎜ 4本 アルミテープ25mm×100mm 4枚
M10丸ワッシャー 4個




3・4本足(角型) E500S / E450S


E500S / E450S

エコベースE500/450 各本体 2本 M12六角中ボルト100㎜ 4本
ザムプレート370㎜ 2枚 どぶ付M12×50ボルトセット 4組
M10六角ボルト15㎜ 4本 アルミテープ25mm×100mm 4枚
M10丸ワッシャー 4個




4・5本足(薄型) E500 / E500L


E500 / E500L  (  )はL

エコベースE500本体

2本 M12六角中ボルト100㎜ 4本
ザムプレート790㎜(980) 2枚 どぶ付M12×50ボルトセット 4組
M10六角ボルト15㎜ 4本 アルミテープ25mm×100mm 4枚
M10丸ワッシャー 4個




4・5本足(薄型) E450 / E450L


E450 / E450L  (  )はL

エコベースE450本体 2本 M12六角中ボルト100㎜ 4本
ザムプレート790mm(980)㎜ 2枚 どぶ付M12×50ボルトセット 4組
M10六角ボルト15㎜ 4本 アルミテープ25mm×100mm 4枚
M10丸ワッシャー 4個




規格・仕様


新型:スライド固定タイプ

タイプ 品番 型番 内容 数量 仕様 長さ[mm] 高さ[mm] 上部[mm] 下部[mm] 重量[kg] アンカーピッチ(A寸法)

角型            タイプ
E750 E750-1 ブロック 2本 M12 ※750 ※120 ※160 ※180 ※33

410㎜〜620㎜

EC750 付属品 1セット
E700 E700-1 ブロック 2本 ※700 ※31
EC700 付属品 1セット
E750S E750-1 ブロック 2本 ※750 ※33 290㎜~410㎜
ESC750 付属品 1セット
E700S E700-1 ブロック 2本 ※700 ※31 290㎜~410㎜
ESC700 付属品 1セット
E500S E500-1 ブロック 2本 ※500 ※23 290㎜〜410㎜
ESC500 付属品 1セット
E450S E450-1 ブロック 2本 ※450 ※21
ESC450 付属品 1セット

薄型
タイプ
E500 E500-1 ブロック 2本 ※500 ※23 620㎜〜830㎜
EC500 付属品 1セット
E500L E500-1 ブロック 2本 810㎜〜1020㎜
ELC500 付属品 1セット
E450 E450-1 ブロック 2本 ※450 ※21 620㎜〜830㎜
EC450 付属品 1セット
E450L E450-1 ブロック 2本 810㎜〜1020㎜
ELC450 付属品 1セット

※印はブロック1本分のサイズ・重さになります。

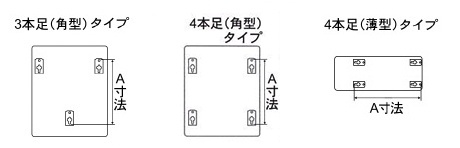

・設置するタンクの脚部
アンカーピッチ(A寸法)に合わせてお選び下さい。(左図参照)


施工手順


(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)


(1) 土間作り
1、填圧
2、砂利敷き
3、20mm程捨てコンを敷く
4、レベル出し

(2) 位置決め・ブロック設置
1、1本目の位置を決定する
2、2本目の設置・アンカーピッチ出し
3、レベル出し

(3) プレート組立
1、アンカーピッチの調整後ザムプレートに付属のアルミテープを貼り付ける
※後打ちコンクリートが漏れる可能性がございますので必ずテープを貼り付けてください

(4)プレート取付
1、ザムプレートを取り付ける
※プレート設置前にインサートのキャップを取外してください。(先端の幅が4mmのマイナスドライバーをご使用下さい)先にボルトを軽く取付ておくと施工(プレートの差込)が簡単になります

(5) 抜け止めボルト取付
1、抜け止めボルトを取付る
※後打ち生コン投入後、一体型基礎を形成する際に補強鋼材となりますので必ず取付けてください

(6) 土間との関連付け
1、土間に合わせアンカー
全ネジを50cm以上×4本を土間に打ち込み、モルタルを流し込む(お客様側でご用意ください)

(7) 仕上げ
1、後打ち生コン投入
※本体の上面と同レベルまで、投入
2、こて等で表面を仕上げる

※コンクリート土間設置の場合 (お客様側でご用意ください)

(8) 土間に合わせアンカーを決める
後打ちアンカーと全ネジを用意してアンカー打設

(9) ブロックのレベルを確認

(10) ワッシャー・ナットを用意し、ボックスレンチ等で固定する
